Описание

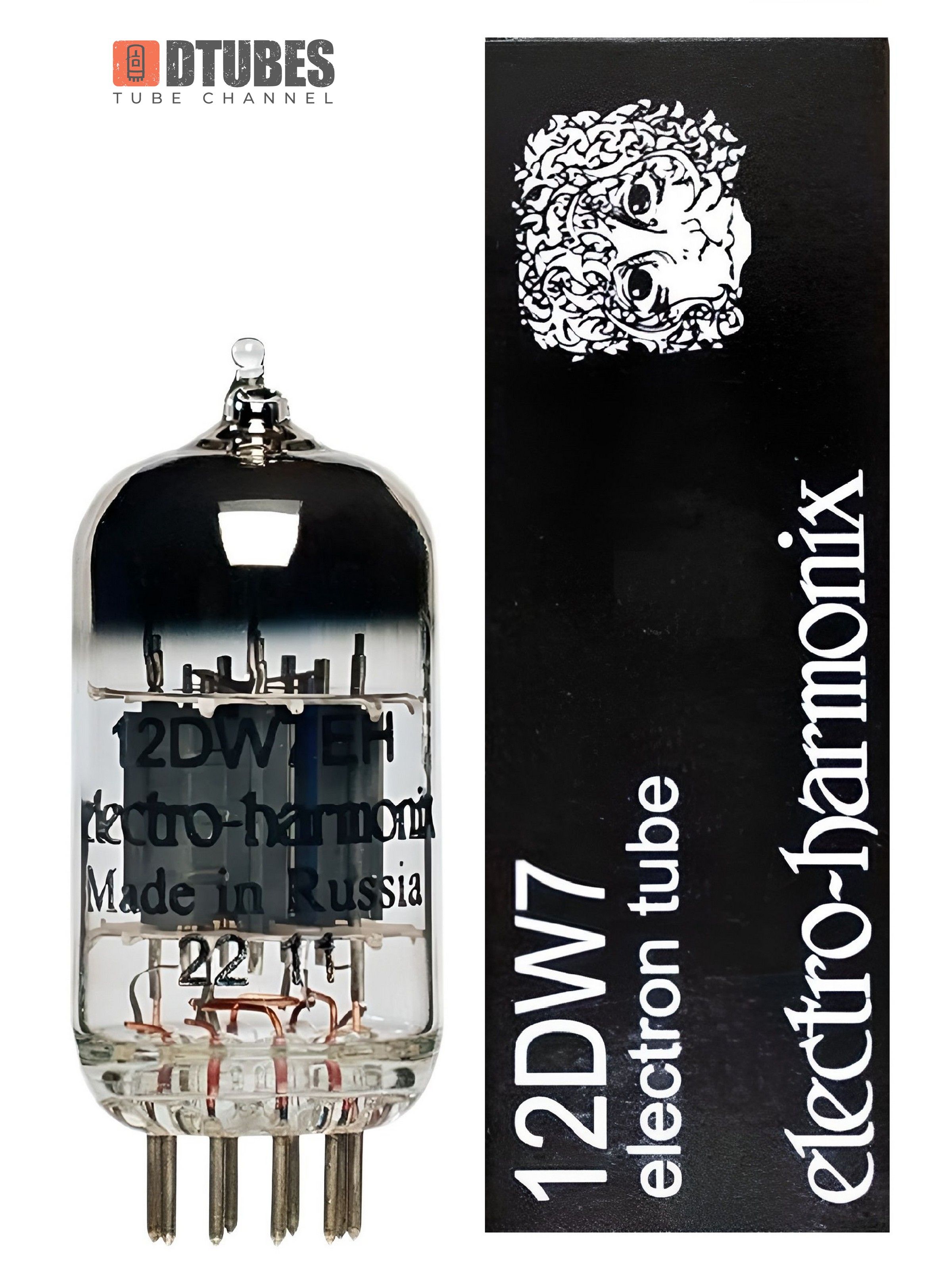

Electro-Harmonix 12DW7 представляет собой специализированный двойной комбинированный триод, созданный для каскадов предварительного усиления. Главная уникальность этой лампы заключается в асимметричной конструкции. Внутри одного стеклянного баллона физически объединены два принципиально разных триода. Первая секция по своим характеристикам полностью соответствует триоду 12AX7 с высоким коэффициентом усиления, равным ста. Вторая секция полностью идентична триоду 12AU7 с низким коэффициентом усиления, равным двадцати. Лампа предназначена для работы в схемах, где требуется резкий перепад уровня усиления между последовательными каскадами без использования дополнительных делителей напряжения на резисторах.

Надёжность и шум

Конструкция лампы проектировалась с учётом жестких требований к механической прочности и электрической стабильности. Стеклянный баллон выполнен из утолщенного термостойкого стекла, а внутренние анодные пластины имеют усиленное крепление, что значительно снижает восприимчивость к микрофонному эффекту. Это особенно важно при эксплуатации лампы в комбоусилителях, где вибрации от динамика оказывают прямое воздействие на электронные компоненты. Спираль накала изготовлена с применением технологии спиральной навивки, что сводит к минимуму фон переменного тока. Проходные шумы и собственное шипение лампы находятся на крайне низком уровне. Высокая качество вакуумирования и прочные материалы катода обеспечивают долгий срок службы даже при работе в условиях повышенных анодных напряжений и высоких температур.

Звук

Звуковой профиль лампы Electro-Harmonix 12DW7 отличается высокой динамической отзывчивостью и балансом между насыщением и прозрачностью. Благодаря комбинации двух разных триодов лампа позволяет получить плавный переход от чистого звука к мягкому, богатому гармониками овердрайву. Первая секция эффективно раскачивает сигнал, придавая ему необходимую плотность и чувствительность к медиаторной атаке, в то время как вторая секция сглаживает пики и предотвращает перегрузку последующих каскадов. Звучание получается собранным, упругим и детальным. Отсутствует жесткая транзисторная резкость, а перегруз формируется мягко, с преобладанием четных гармоник, что делает общую аудиокартину приятной для слухового восприятия на любой громкости.

Тембральный характер

Тембрально лампа демонстрирует сбалансированную и глубокую частотную характеристику. Низкие частоты подаются сфокусированно, без гула и размытия, сохраняя четкую структуру даже при интенсивном усилении. Среднечастотный диапазон слегка подчеркнут, обладает приятной бархатистостью и богатой текстурой, что помогает инструментам и вокалу занимать правильное место в миксе. Высокие частоты открытые, округлые и прозрачные. В них отсутствует верхастая колкость или стеклянный призвук, свойственный некоторым современным аналогам. Общий тембр можно охарактеризовать как благородный, теплый и одновременно достаточно быстрый, способный передавать мелкие nuance звукоизвлечения.

Звуковая картина

При формировании звуковой сцены лампа Electro-Harmonix 12DW7 проявляет себя с наилучшей стороны, создавая объемное пространственное звучание. Инструменты в стереопанораме разделяются четко и естественно, сохраняя читаемость и локализацию. Глубина сцены ощущается ярко выраженной, с хорошим разделением переднего и заднего планов. За счет низкого уровня взаимных помех между триодами внутри баллона звуковое полотно остается чистым даже на сложных музыкальных фрагментах с большим количеством одновременно звучащих инструментов. Воздушность верхнего регистра добавляет аудиокартине объёма и эффекта присутствия, позволяя слушателю различать мельчайшие реверберационные хвосты и затухания струн.

Для гитарного усилителя

В гитарном усилении лампа 12DW7 выполняет роль эффективного инструмента для тонкой настройки каскадов перегруза и работы петли эффектов. Её часто используют для замены стандартной 12AX7 в фазоинверторе или каскадах драйвера, когда требуется уменьшить чрезмерную гейновость усилителя, сделать звук более управляемым и читаемым. В схемах, где первому триоду требуется раскачать сигнал, а второму — согласовать сопротивление с последующими цепями, эта лампа является идеальным решением. Гитарный звук приобретает читаемость в пачке, становится менее компрессированным, улучшается динамический диапазон, а управление перегрузом с помощью ручки громкости на гитаре становится более плавным и предсказуемым.

Для Hi-Fi усилителя

В высококлассной Hi-Fi аппаратуре радиолампа 12DW7 применяется в предварительных усилителях, винил-корректорах и драйверных каскадах оконечных усилителей мощности. Низкое усиление второй секции позволяет согласовать каскады с минимальными фазовыми и частотными искажениями, обеспечивая высокую линейность тракта. В аудиосистемах высокого разрешения лампа позволяет добиться естественного звучания акустических инструментов и вокала. Отсутствие окрашивания и низкий уровень внутренних шумов помогают сохранить исходную динамику фонограммы, гарантируя достоверную передачу как тихих нюансов записи, так и мощных оркестровых пиков без сжатия диапазона и проседания частот.

Какие гитарные и hi-fi производители используют

Лампы типа 12DW7 historical заслужили признание во многих легендарных схемах, а современная версия от Electro-Harmonix широко применяется как для ремонта винтажной техники, так и в серийном производстве. Компания Ampeg активно используют этот тип лампы в своих знаменитых басовых усилителях серии SVT и VR для раскачки драйверных каскадов. Бренд Marshall применял аналогичные решения в некоторых специфических схемах предклиппинга и фазоинверторов. Производители бутиковых гитарных усилителей, такие как Mesa Boogie, Soldano и Bogner, часто рекомендуют 12DW7 для модификации тракта с целью снижения лишнего гейна. В мире Hi-Fi техники подобные лампы встречаются в классических и современных конструкциях от McIntosh, Dynaco, Unison Research и Conrad-Johnson, где они работают в блоках предоконечного усиления и схемах обратной связи.

Универсальность

Модель Electro-Harmonix 12DW7 обладает высокой степенью функциональной гибкости. Хотя лампа имеет специфическое различие коэффициентов усиления по секциям, она полностью совпадает по цоколевке и параметрам накала со всеми лампами пальчиковой серии 12AX7, 12AT7, 12AY7 и 12AU7. Это дает возможность использовать её для экспериментального тонкого тюнинга схемы без внесения изменений в монтаж и без пайки. Замена стандартной 12AX7 на 12DW7 позволяет мгновенно снизить уровень усиления в конкретном каскаде, изменить отклик эквалайзера или разгрузить входной каскад, превращая резкий и агрессивный усилитель в более винтажный, динамичный и отзывчивый аппарат.

Рекомендации

При установке лампы Electro-Harmonix 12DW7 рекомендуется учитывать распиновку и роли триодов в конкретной схеме вашего прибора. Первая секция с высоким коэффициентом усиления подключена к выводам один, два и три, а вторая секция с низким коэффициентом — к выводам шесть, семь и восемь. Перед заменой следует изучить принципиальную схему усилителя, чтобы убедиться, что пониженное усиление второй секции пойдет на пользу звучанию. Лампа отлично подходит для гитаристов, желающих усмирить слишком громкий или подпирающий по гейну комбоусилитель, а также для аудиофилов, стремящихся снизить уровень шумов и улучшить линейность драйверного каскада в Hi-Fi тракте.

Дополнительно и почему стоит выбрать эти лампы

Выбор в пользу Electro-Harmonix 12DW7 обоснован идеальным сочетанием доступной цены, стабильного качества сборки и строгого соответствия историческим электрическим параметрам. В отличие от редких и дорогих ламп категории старого запаса, продукция Electro-Harmonix производится серийно, что позволяет легко найти замену в случае необходимости. Каждая лампа проходит заводское тестирование на отсутствие коротких замыканий, микрофонного эффекта и соответствие токов анода. Использование золоченых или качественно луженых выводов предотвращает окисление контактов в панели. Выбирая эту модель, вы получаете надежный электронный компонент, способный преобразить звучание аудиоаппаратуры, расширить её динамический потенциал и обеспечить стабильную работу на протяжении многих лет.
