Сравнение ламп 12AX7 и 12AT7: история, технические характеристики и применение в Hi-Fi и гитарном звуке

Мир ламповой аудиотехники и гитарного усиления держится на нескольких фундаментальных радиолампах, среди которых двойные триоды пальчикового формата занимают центральное место. Без них невозможно представить легендарные гитарные усилители прошлого и настоящего, а также высококлассные аудиофильские предусилители.

В этой статье мы подробно разберем две самые популярные лампы этого класса — 12AX7 (европейский аналог ECC83) и 12AT7 (ECC81), изучим их историю, технические различия, особенности работы в различных схемах, а также сделаем обзор актуальных моделей от ведущих брендов.

История создания и развития

Исторически первыми разработчиками и создателями классических радиоламп 12AX7 и 12AT7 в конце 1940-х годов была американская компания RCA (Radio Corporation of America). Именно они заложили стандарты конструкции миниатюрных двойных триодов с цоколем Noval (B9A), на которые позже равнялись все остальные производители мира.

История миниатюрных двойных триодов с девятиштырьковым цоколем (Noval) началась в конце 1940-х годов. Инженеры радиопромышленности столкнулись с необходимостью создания компактных, надежных и экономичных ламп для развивающейся индустрии FM-радиовещания, телевидения и аудиоаппаратуры высокого класса.

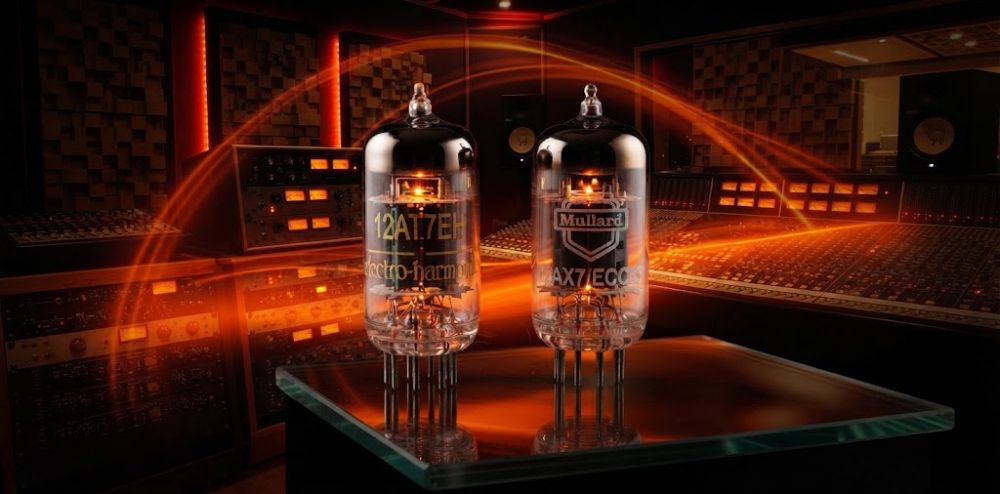

Обе лампы имеют идентичный форм-фактор пальчикового типа с девятью контактами снизу, но если присмотреться к внутренней структуре (анодам и сеткам), можно заметить разницу в геометрии электродов, обусловленную их разным назначением и электрическими характеристиками.

• Появление 12AX7 (ECC83): Лампа была разработана компанией RCA в США в 1948 году как ответ на запрос рынка на малошумящий двойной триод с высоким коэффициентом усиления. Европейские производители во главе с Philips/Mullard быстро подхватили идею и выпустили свою версию под маркировкой ECC83. Лампа мгновенно стала стандартом де-факто для предварительных каскадов усиления.

• Появление 12AT7 (ECC81): Появившись примерно в тот же период (в конце 1940-х — начале 1950-х), 12AT7 проектировалась с акцентом на работу в высокочастотных схемах (включая тюнеры УКВ/FM). Благодаря более высокой крутизне характеристики и меньшему внутреннему сопротивлению она нашла широкое применение не только в радиосвязи, но и в качестве фазоинвертора и драйвера в усилителях мощности.

Обе лампы используют идентичный девятиштырьковый цоколь и накал с возможностью коммутации на 6.3 В или 12.6 В (благодаря отводу от середины нити накала, откуда и префикс "12" в названии), что делает их схемотехнически взаимозаменяемыми по посадочному месту, но принципиально разными по электрическим свойствам.

Технические характеристики

Главное различие между 12AX7 и 12AT7 кроется в их электрических параметрах — прежде всего в коэффициенте усиления (mu) и крутизне характеристики.

Параметр	12AX7 / ECC83	12AT7 / ECC81
Коэффициент усиления (μ)	100	60
Крутизна характеристики (S / gm​)	~1.6 мА/В	~5.5 мА/В
Внутреннее сопротивление (ra​)	~62.5 кОм	~11 кОм
Максимальное анодное напряжение	300 В	300 В
Ток накала	0.3 А (при 6.3В) / 0.15 А (при 12.6В)	0.3 А (при 6.3В) / 0.15 А (при 12.6В)
Цоколь	Новаль (B9A)	Новаль (B9A)

Анализ различий:

• 12AX7 имеет максимальный коэффициент усиления среди стандартных пальчиковых триодов общего назначения (mu = 100). Она создана для того, чтобы «выжать» максимум амплитуды сигнала из слабого источника, но при этом обладает высоким внутренним сопротивлением.

• 12AT7 обладает меньшим усилением (mu = 60), но значительно более высокой крутизной и низким внутренним сопротивлением. Это позволяет ей отдавать больший ток в нагрузку и уверенно работать с емкостными составляющими кабелей и сеток следующих каскадов.

Область применения

Благодаря своим характеристикам, каждая из ламп заняла свою уникальную нишу в схемотехнике:

• 12AX7 — бессменный король предварительных каскадов (preamp). Она используется там, где требуется первичное усиление слабого сигнала (например, от звукоснимателей гитар или виниловых проигрывателей) с минимальными искажениями на малых уровнях или контролируемым перегрузом.

• 12AT7 — универсальный боец для схем, требующих высокой токовой отдачи. Она применяется в качестве фазоинверторов (phase splitters) в двухтактных усилителях мощности, драйверов ревербераторов, буферных каскадов, а также в УКВ-тюнерах и измерительной технике.

Область применения в гитарных усилителях

В мире электрогитары 12AX7 и 12AT7 играют ключевую роль в формировании характера звучания — от кристально чистя до экстремального хай-гейна.

12AX7 в гитарных усилителях:

• Основа перегруза (Overdrive/Distortion): Почти все современные ламповые усилители (Marshall, Mesa/Boogie, Peavey, EVH и др.) используют 12AX7 во всех или большинстве каскадов предварительного усиления. Высокий коэффициент усиления позволяет легко перегружать каскады друг о друга, создавая фирменный плотный и сустенистый гитарный драйв.

• Позиция V1: Первая лампа на входе усилителя отвечает за формирование базового тона инструмента. От ее микрофонности и уровня шума зависит чистота и детализация всего тракта.

12AT7 в гитарных усилителях:

• Фазоинвертор: Многие классические усилители (например, некоторые модели Fender) используют 12AT7 в качестве фазоинвертора (Long-Tail Pair). Её способность отдавать больший ток позволяет эффективно «раскачивать» сетки мощных выходных ламп (например, 6L6 или EL34).

• Смягчение гейна: Гитаристы часто устанавливают 12AT7 в первый каскад (V1) высокоуровневых усилителей, чтобы снизить коэффициент усиления, сделать чистый канал более прозрачным и отодвинуть момент появления перегруза.

• Драйвер ревербератора: В пружинных ревербераторах классических комбоусилителей 12AT7 часто используется для раскачки трансформатора реверберации.

Область применения в Hi-Fi аппаратуре

В сфере звуковоспроизведения высокого класса подход к выбору ламп строится на иных принципах: на первом месте стоят линейность, низкий уровень искажений и широта динамического диапазона.

12AX7 в Hi-Fi:

• Фонокорректоры (Phono Stages): Благодаря высокому усилению и возможности работы с микровольтными сигналами магнитных картриджей (MM/MC), 12AX7 незаменима во входных цепях виниловых корректоров.

• Линейные предусилители: Используется в схемах предварительного усиления для поднятия уровня сигнала линейных источников до мощности, достаточной для работы оконечного усилителя.

12AT7 в Hi-Fi:

• Каскады усиления напряжения и драйверы: Благодаря низкому выходному сопротивлению 12AT7 отлично подходит для роли драйвера перед мощными выходными лампами, минимизируя фазовые искажения на высоких частотах.

• Усилители для наушников: В ламповых и гибридных усилителях для наушников 12AT7 часто применяется как входной или выходной буферный каскад, обеспечивающий отличную проработку баса и детальность сцены.

Обзор актуальных моделей

Корпорация New Sensor объединяет под своим управлением несколько легендарных мировых аудиобрендов, предлагая широкий спектр современных ламп премиум-класса. Ниже приведены наиболее популярные модели 12AX7 и 12AT7 из этой линейки.

Модели 12AX7 (ECC83):

1. Tung-Sol 12AX7

   • Характер звучания: Сбалансированный, детальный, с богатой и теплой серединой. Обладает великолепной динамикой и низким уровнем микрофонного эффекта.

   • Применение: Отличный выбор как для Hi-Fi аппаратуры (фонокорректоры), так и для гитарных усилителей, где требуется четкость атаки и плотный низ.

2. Electro-Harmonix 12AX7EH

   • Характер звучания: Мощный, объемный звук с высоким уровнем гейна. Лампа известна своей линейностью и способностью сохранять разборчивость нот даже при экстремальном перегрузе.

   • Применение: Идеальна для современных гитарных усилителей категории "хай-гейн", а также для линейных пред­усилителей в аудиосистемах.

3. Mullard 12AX7 (ECC83)

   • Характер звучания: Винтажный британский почерк — слитный, музыкальный, с мягкими верхами и плотным телом звука.

   • Применение: Находка для поклонников классического рокового звука 1960-70-х годов и аудиофилов, ищущих аналоговую теплоту в тракте.

4. Genalex Gold Lion B759 / 12AX7

   • Характер звучания: Аудиофильский эталон. Предельно низкий уровень шумов, исключительная детальность во всем диапазоне и голографическая сцена.

   • Применение: Бескомпромиссное решение для высококлассных Hi-Fi предусилителей и студийного оборудования.

Модели 12AT7 (ECC81):

1. Electro-Harmonix 12AT7

   • Характер звучания: Надежная, линейная лампа с высокой стабильностью параметров. Обеспечивает чистую передачу сигнала без окрашивания.

   • Применение: Прекрасно проявляет себя в роли фазоинвертора в гитарных усилителях и в качестве буфера в аудиофильских трактах.

2. Mullard 12AT7

   • Характер звучания: Обладает богатой тембральной палитрой, чуть более плотной нижней серединой и музыкальным характером.

   • Применение: Отлично подходит для схем реверберации и модернизации гитарных усилителей винтажного типа, а также для входных каскадов ламповых усилителей мощности.

3. Tung-Sol 12AT7

• Характер звучания: Высокая детализация, точность и прозрачность. Лампа держит высокие нагрузки без потери чистоты звучания.

• Применение: Востребована в качестве драйвера в сложных аудиотрактах и для точной настройки работы фазоинверторов в мощных ламповых усилителях.

Заключение

Лампы 12AX7 и 12AT7 — это два разных инструмента для работы со звуком. 12AX7 дарит максимальное усиление и насыщенный гармониками перегруз, являясь душой гитарного звука и основой предварительного усиления. 12AT7 предлагает высокую токовую отдачу, стабильность и линейность, выступая идеальным партнером для сложных схем фазоинверторов и драйверов.

Выбирая современные лампы линеек Tung-Sol, Electro-Harmonix, Mullard или Genalex Gold Lion, вы получаете стабильное качество и современные технологии производства, позволяющие раскрыть весь потенциал вашей аудиосистемы или гитарного стека.
